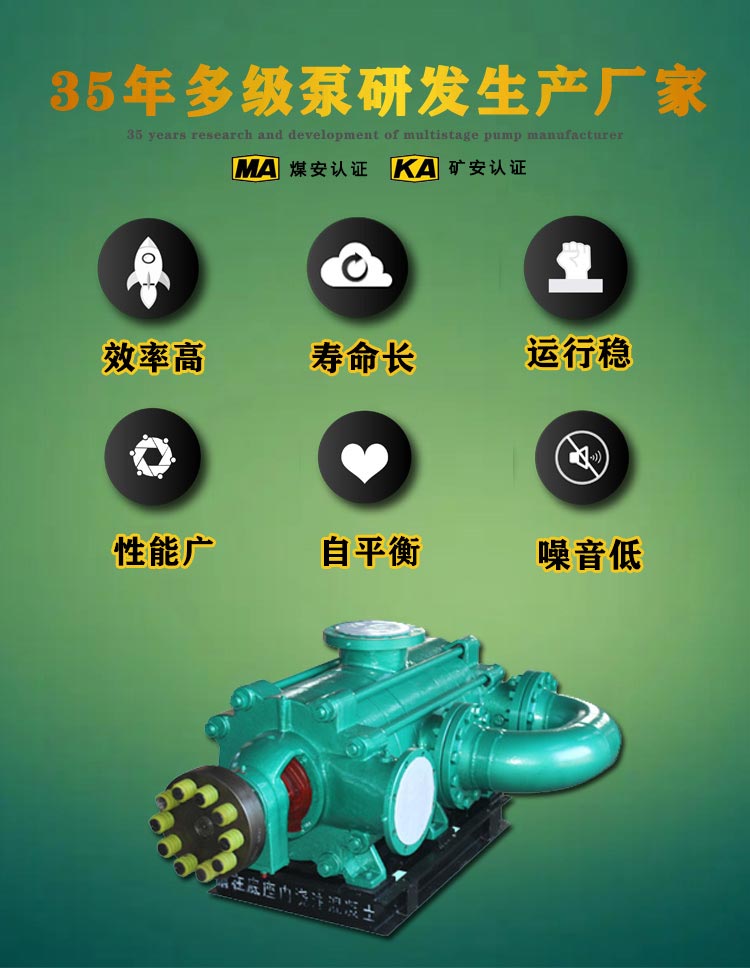

ZPD280-43×(2-9)自平衡多级离心泵

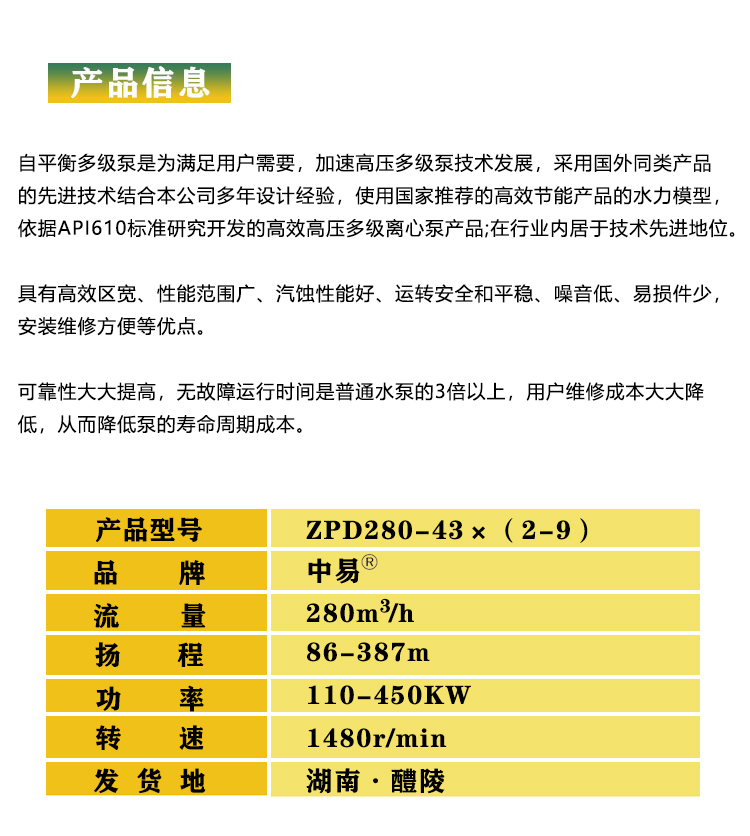

产品简介:自平衡多级离心泵: 自平衡多级泵是为满足用户需要,加速高压多级泵技术发展,采用国外同类产品的先进技术结合本公司多年设计经验,使用国家推荐的高效节能产品的水力模型,依据API610标准研究开发的高效高压多级离心泵产品;在行业内居于技术先进地位。具有高效区宽、性能范围广、汽蚀性能好、运转安全和..

  • 效率更高
  • 寿命长久
  • 更省费用
  • 无平衡盘
  • 厂家直销
  • 额定流量:

    280
  • 额定扬程:

    86-487m
  • 电机功率:

    110-450kw
  • 气蚀余量:

    4.0m
  • 水泵效率:

    69-77%
  • 水泵价格:

    2.0-3.4万
立即咨询
4008597188
  • 产品概述
  • 产品优势
  • 售后服务
  • 产品特点
    自平衡多级离心泵十大优势

    1、新结构

    具有叶轮对称布置的转子部件,使正、反两组叶轮在运行中产生的轴向推力基本得到相互抵消,从而不需要小间隙、高压降、易冲刷、易磨损、易出故障的平衡盘装置来维持轴向力的平衡,突破了多级泵的传统结构。

    2、新技术

    独有的节流、减压装置、奇数级的平衡装置,还能起到辅助支承的作用。

    3、高效节能

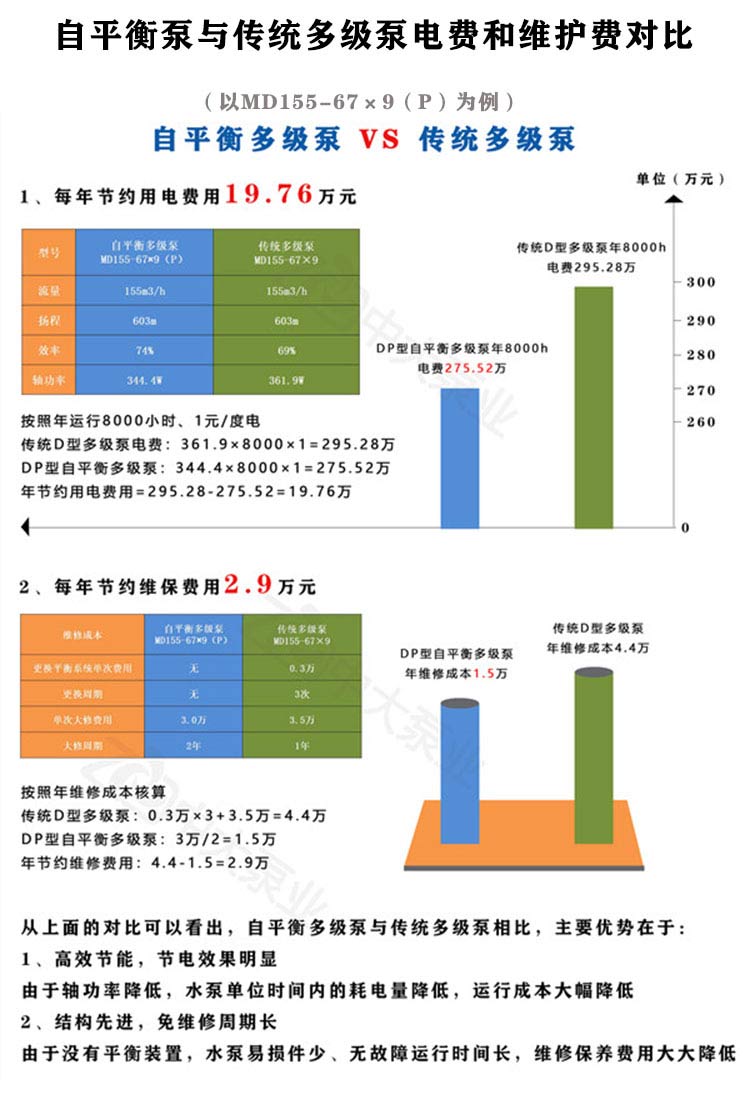

    采用先进的水力模型,自主研发的高效节能产品;由于泵转子没有了平衡盘的磨损及轴向脉动,叶轮与导叶的对中性总是处于最佳状态,不会像普通多级泵结构随平衡盘的磨损、转子部件前移而出现效率明显下降;且没有了平衡水的泄漏,减少了容积损失,在整体上提高了泵的运行效率,降低了轴功率,比普通多级泵效率平均高2%~3%。

    4、高可靠性

    自相平衡的轴向力载荷使泵的磨损和系统干扰降到最小。极小部分残余轴向力由推力轴承承受,这样使泵轴始终处于受拉状态、轴的受力状态均匀,且应力峰值较原型结构大大降低,从而提高了泵转子的刚性和临界转速,使泵转子运行的平稳性和可靠性显著提高。

    5、高稳定性

    通过对称叶轮和导叶的最佳搭配,以及合理的配合间隙和较宽的轴向节流设计,使泵在长期运行后仍然能保持其高度的稳定性和运行效率。

    6、汽蚀性能好

    优化的水力模型及结构设计、特殊的首级叶轮双吸结构,加上精密的铸造、可靠的耐磨材质,使泵具有良好的抗汽蚀性能,整机运转平稳、噪音低,用户无需另外配置前置泵或提高进水箱的高度。

    7、机封强可靠性

    泵启、停时转子部件没有轴向窜动,工作时没有轴向脉动,克服了一直困扰多级泵的机封可靠性差这一难题。

    8、检修方便

    快速的装配和拆卸设计,允许水泵在不拆卸泵体和进、出口管路的情况下更换密封、轴承,泵内没有了平衡盘等易损部件,节省了大修和检查时间。

    9、低维护率

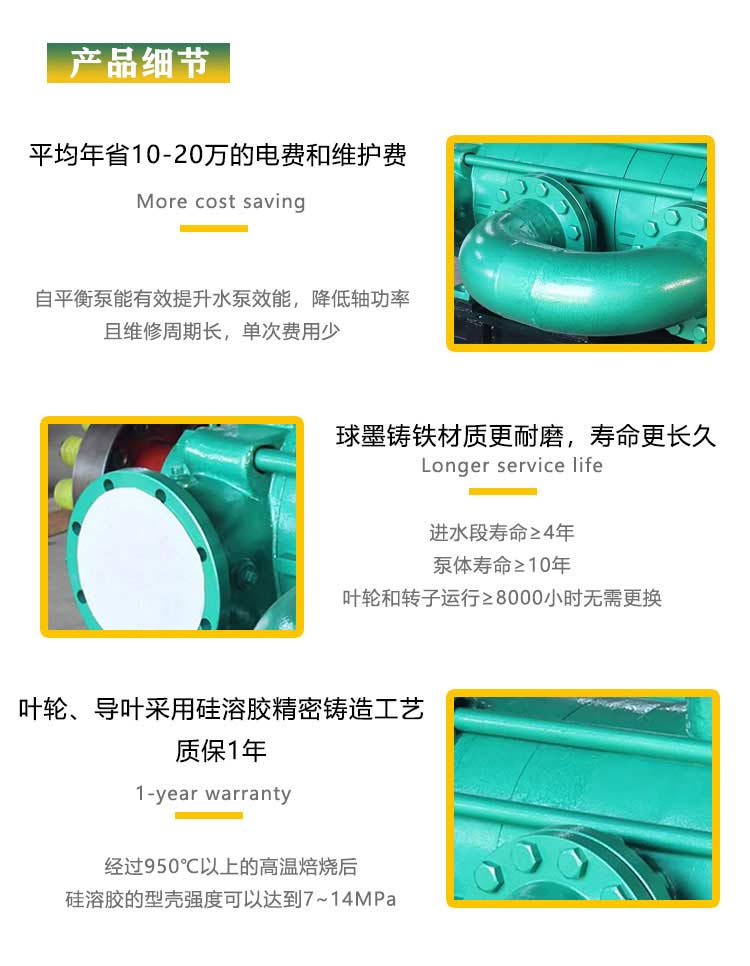

    采用硅溶胶精密铸造工艺,减少了易损部件以及维修拆装次数,延长了产品寿命,并最大限度地避免了由于拆装过多引起的一系列问题,降低了维护成本。

    10、适用性强


    先进的组合模块化的设计,经过大量使用、长期进行考验的局部组件,零部件具有高度的可互换性。取消了小间隙平衡盘装置,比传统结构多级泵适用于介质性更为恶劣的场合。

    我公司是生产各类水泵及泵船的专业厂家,以其独特的专业技术占领市场,为用户提供满意合格的产品,实行终身服务是我公司的服务宗旨。我方将采取保本微利的原则,按IS09001国际质量管理体系为贵方提供好的服务。为此,我公司在此作以下承诺:


    1、我公司按国家标准、行业标准和合同中规定的技术条件组织生产和测试,严格按ISO9001质量保证体系运行,保证不合格产品不出厂。


    2、我公司免费为用户提供技术咨询,根据用户要求提供设计方案,积极配合业主及监理。设备投运后将派专业技术人员对现场生产进行协助管理。


    3、安装期间如需要,本公司可以派专业技术人员在现场进行监督及配合,保证安装进度及质量。我公司免费为用户代培操作工,到单独熟练操作为止,免费为用户提供有关操作规程及规章制度。


    4、按设计标准及设计参数对设备及运行指标进行验收考核,并负责产品性能监测,达不到标准由我公司负责整改,直至达标为止。


    5、我公司对设备质保期:从设备安装验收合格投入运行并由业主签发初步验收证书日期算起运行12个月,并终身维修。设备在通过运行交付使用后,在质保期内,属于我方设备质量问题出现故障,在接到贵方书面通知后,半小时内作出答复,我方在24小时内派人到现场进行维修等售后服务,以保证机组正常运行。保修期满,我公司对设备保养、维修仅收取一定的成本费。


    6、本公司的产品一律实行“三包”,产品在“三包”期内确属质量问题,严格履行合同中的规定的赔偿责任。并在交货时提供本批产品的合格证、产品说明书。


    7、我公司根据实际情况,保证提供维修配件并根据用户要求,做好维修服务工作,为用户提供专用工具及备品备件,对本批产品同样实行“三包”。


    8、我公司定期或不定期进行电话回访(或现场巡检),倾听用户意见,交流有关经验,并进行远程网络指导,将售后服务做得更好、更完善。

    ZPD矿用自平衡多级泵将传统的结构形式进行了改革创新,取消了多级离心泵的轴向力平衡机构,取消了平衡装置,成为了采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的更新换代产品。 自平衡多级泵主要有以下几部分构成:


    1、叶轮


    叶轮采用单吸、闭式、高效叶轮,分为左旋和右旋叶轮,以吐出段为中心对称布置。叶轮与轴采用键联接。


    2、吸入段、吐出段


    吸入段:叶轮对称背靠背布置,结构为节段式,按照吸入方向的不同分为:轴向吸入(吸入端无轴承架)和侧吸入(带前端轴承架)。 吐出段有两个出口法兰,其中侧出的法兰与吸入段(非驱动侧)的法兰通过导流管部件相连接,用于实现反向叶轮间的液流过渡。中间向上的出口法兰为泵的出口。同向叶轮间液流的过渡通过导叶来实现。


    3、泵体口环/叶轮口环


    包括吸入段口环、导叶口环、中段口环,泵体口环与叶轮口环均是易损件,可更换;泵体口环与叶轮口环采用骑缝防转销并点焊或者采用骑缝螺钉并铆死的方式固定; 所有密封环材料为高耐磨、高硬度材料;


    4、中间轴承套与中间套


    中间轴套安装在相邻的两个反向靠近的叶轮中间,通过键与轴连接;中间套与中间轴套形成微小间隙,间隙两侧存在反向叶轮间的压差,产生一定的轴向力,指向驱动侧; 所有中间轴套与中间套材料为高耐磨、高硬度材料:中间套为铜合金材料,中间轴套硬质合金制成。中间轴套与中间套形成一对滑动轴承,轴承润滑为自润滑形式。


    5、节流轴套和节流套


    节流轴套安装在非驱动(高压)侧叶轮吸入口侧,通过键与轴连接; 节流套安装在吸入段(非驱动侧)上,与节流轴套形成微小间隙,间隙两侧由压差产生一定的轴向力,指向非驱动侧;节流轴套与节流套材料为高耐磨、高硬度材料。


    6、轴


    轴采用刚性轴设计。为便于安装和拆卸叶轮和轴套,轴表面镀铬0.05~0.08mm。


    7、轴承


    轴承为背靠背安装的角接触球轴承,承受残余轴向力。
