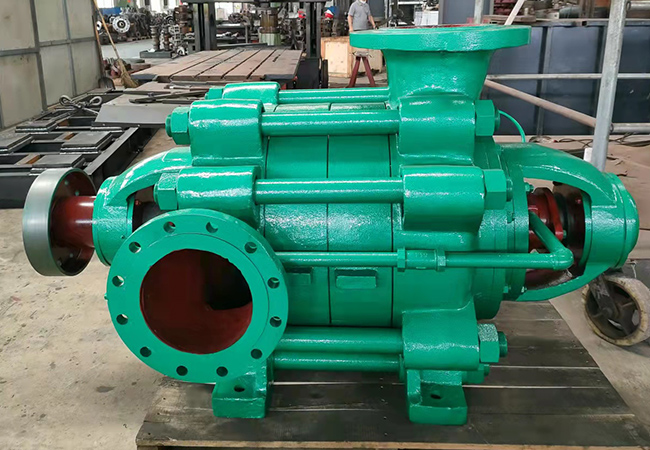

卧式多级离心泵泵的拆装步骤

2023-05-22 来源:原创 浏览量:2681

下面讲解一下卧式多级离心泵的拆卸与安装。操作前请操作员穿戴好劳保用品,保护好自身安全。




卧式多级泵的拆卸

一、倒流程卸压

停泵

1.关闭该泵进出口阀门。

2.打开放空阀卸掉余压。

3.打开过滤器排污阀,放净过滤器内的介质。

二、拆卸泵体

1.拆卸高压输出端法兰螺栓。

2.拆卸高压端轴承压盖连接螺母,卸下高压端轴承端盖,然后拆卸轴承支架连接螺母,卸下轴承支架。

3.拆卸高压端轴承锁紧螺母,用拉力器取下高压端轴承,取下高压端轴承内盖和轴承胶皮档套,拆下轴间套和轴承盖板。

4.卸掉填料压盖螺栓,并沿轴向抽出压盖。




5.拆下穿杠两端的螺母,抽出泵各段的连接穿杠。拆下平衡管两端法兰固定螺钉,取下平衡管。

6.沿轴向取出填料函,然后取出填料和填料轴套密封,填料轴套。

7.沿轴向取出平衡盘及平衡盘键。

8.卸掉高压泵头端地脚螺栓,轴向取出高压泵头。

9.轴向取出次一级叶轮,并用石笔做好标记。用铜棒和手锤敲出液段的凸缘,使之松脱后卸下。为了防止在拆卸出液段过程中,中断震动下落,应预先在其下方垫上木块,如此依次将各级拆卸时,各段之间的相互位置要事先打上记号,并依次摆好。

10.拆卸进液端轴承体,先拆卸进液端轴承压盖连接螺母,卸下进液端轴承端盖,然后拆卸进液端轴承支架连接螺母,卸下进液端轴承支架。

11.拆卸密封填料压盖,拆卸锁紧螺母用拉力器取下进液端轴承,卸下进液端轴承内盖和轴承挡套,拆下填料压盖连接螺母,并沿轴向抽出压盖,然后取出填料和填料轴套。

12.拆卸泵轴将轴承体和泵轴一并抽出。

卧式多级泵的安装

1.清洗卸下来的配件。

2.清洗完成后,安装卧式多级泵的拆卸方法从12到1反向操作即可。
