水泵合理安装高度如何计算，看完你就都知道了

离心泵是输水中最常用的泵之一，泵房内的地坪标高取决于水泵的安装高度，正确地计算水泵的最大允许安装高度，使泵站既能安全供水，又能节省土建造价，具有很重要的意义。

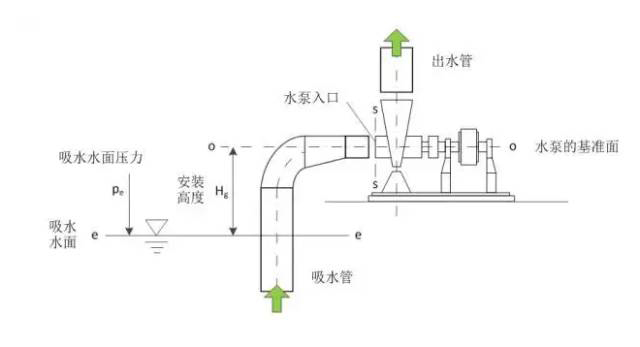

为了避免汽蚀现象的发生，离心泵的安装高度需要进行非常仔细的校核计算。水泵进水侧装置形式示意图如下：

      泵的允许几何安装高度与多方面条件有关，公式如下：

式中：

[Hg]—泵的允许几何安装高度，m；（计算结果供设计时利用，实际安装高度需低于允许安装高度）

pe—吸水水面压力，Pa；（为吸水水面的大气压，海拔越高大气压越低）

pv—饱和蒸汽压力，Pa；（与水温有关，水温越高，饱和蒸汽压力越高）

ρ—流体的密度，kg/m3；

g—重力加速度，9.81m/s2；

[NPSHr]—水泵的允许汽蚀余量，m；（与水泵性能有关，由水泵厂家提供）

hw—吸入管路中的水头损失，m。（与吸水管路设计有关，由设计人员确定）

由上式可知:

海拔越高、水温越高、允许汽蚀余量越大、进水管路水头损失越大，允许几何安装高度越小。

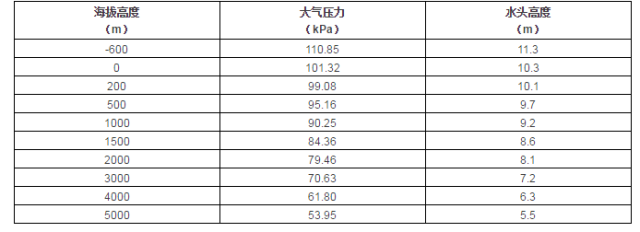

不同海拔时的大气及对应的水头高度见下表：

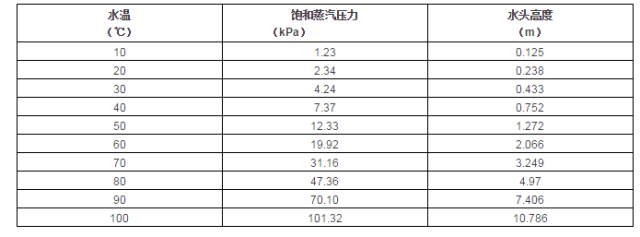

不同温度时水的饱和蒸汽压对应水头高度见下表：

例：某品牌VISO125X100-315-55/2水泵汽蚀余量为[NPSHr]=3.29m，欲在海拔500m高度的地方工作，该地区夏季最高水温为40℃，若吸水管的水头损失为1m，则该泵在当地的运行几何安装高度[Hg]计算如下：

设:吸水水面压力为当地大气压，由表查得海拔500m处大气压头9.7m；

水温40℃时，水的饱和蒸汽压头为0.752m；

计算得：

[Hg]=9.7-0.752-3.29-1=4.658m
